实时采集Kafka数据还原Mysql案例

场景描述

在日常数据开发过程中，日志数据的实时处理和分析对于系统监控和故障排查具有重要意义。通过将日志数据从 Kafka 同步到 MySQL，可以方便地进行日志查询和分析。本次针对实时采集1.16版本输出演示Demo。

实时采集-数据还原 SourceMysql -> SinkMysql

前置环境准备

数栈6.2版本
FLinkSQL1.16版本
Mysql5.7数据源、Kafka2.x数据源

开发数据还原任务

实时采集任务来源表Kafka、目标表Mysql 通过数据还原的方式

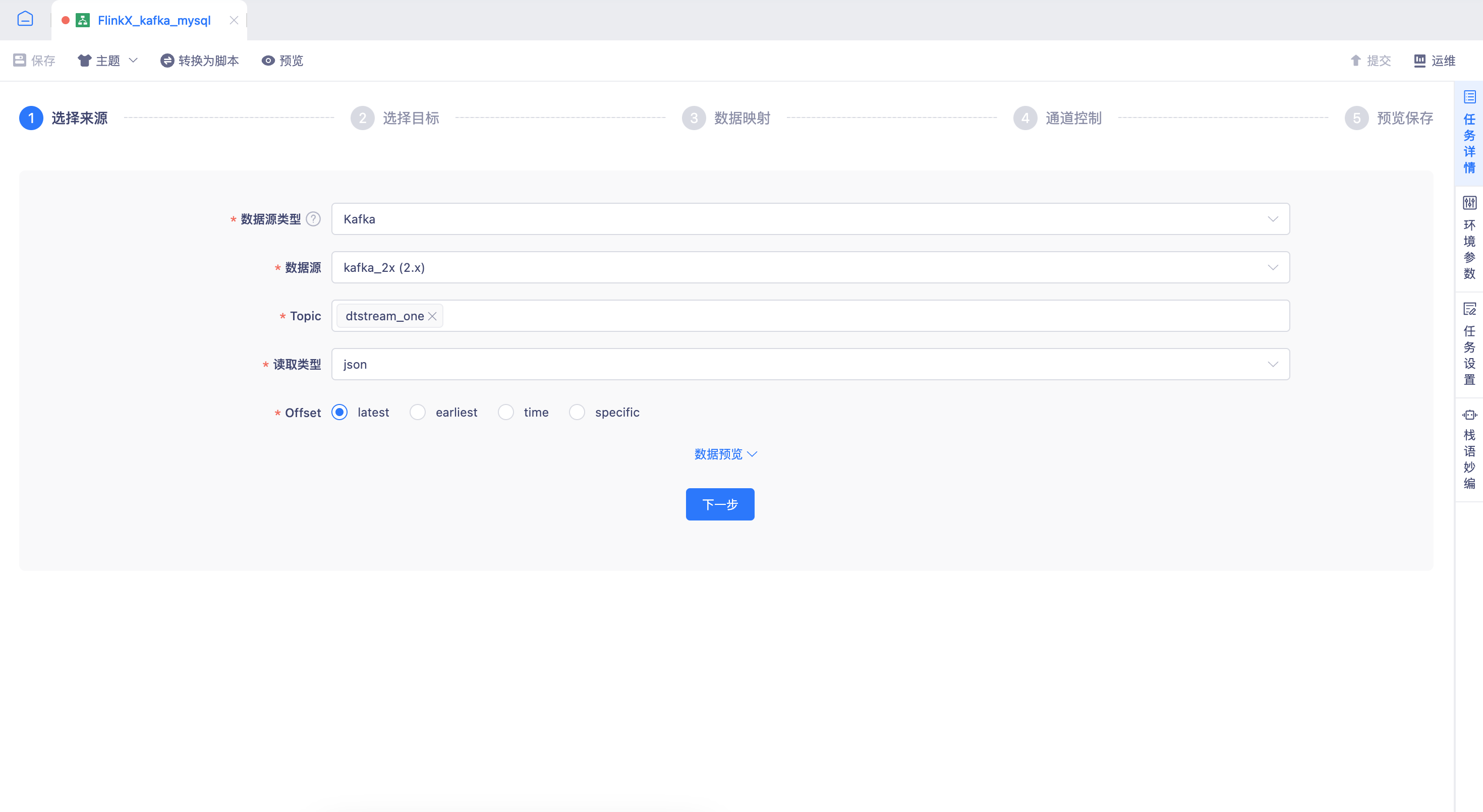

配置采集来源表Kafka，本次Demo通过Format 为OGG格式进行数据还原，将Kafka Topic中 Insert、Update、Delete操作实时的还原到目标表。
配置采集目标表Mysql，选择需要还原写入的目标表（支持多选）。Kafka Format用于指定来源端的JSON格式，目前仅支持OGG格式。
配置表、字段的映射关系
- 字段映射关系配置
  - 来源Kafka Topic 中Json数据结构，可以通过输入Json样例数据，自动解析获取。也可以手动输入Json中的表名、数据结构。
    // Json样例 { "table":"automation.fanshu_001", "op_type":"D", "op_ts":"2025-01-05 18:45:36.000000", "current_ts":"2025-01-05 18:45:36.000000", "pos":"00000000000000005272", "before":{ "id":"1", "name":"dtstream_update", "age":"13124" } }
  - 目标端数据结构，平台自动查询元数据获取。
  - 数据映射支持点击同行映射或同名映射匹配数据的映射关系。
  - 字段添加支持采集元数据字段，例如：ogg Format 中的 table、current_ts、op_type、op_ts、pos这类元数据字段。

脚本预览

{
    "job":{
        "content":[
            {
                "nameMapping":{
                    "columnMappings":{
                        "automation.fanshu_001":{
                            "name":"name",
                            "id":"id",
                            "age":"age"
                        }
                    },
                    "identifierMappings":{
                        "automation.fanshu_001":"automation.fanshu_001"
                    }
                },
                "reader":{
                    "parameter":{
                        "mode":"latest-offset",
                        "codec":"json",
                        "nullReplaceNotExistsField":false,
                        "groupId":"default",
                        "deserialization":"ogg",
                        "topic":"dtstream_one",
                        "componentVersion":"1.16",
                        "consumerSettings":{
                            "zookeeper.connect":"",
                            "bootstrap.servers":"localhost:9092",
                            "auto.commit.interval.ms":"1000",
                            "auto.offset.reset":"latest"
                        },
                        "addMessage":false,
                        "tableSchema":{
                            "automation.fanshu_001":[
                                {
                                    "name":"id",
                                    "type":"string"
                                },
                                {
                                    "name":"name",
                                    "type":"string"
                                },
                                {
                                    "name":"age",
                                    "type":"string"
                                }
                            ]
                        }
                    },
                    "name":"kafkareader"
                },
                "writer":{
                    "parameter":{
                        "password":"******",
                        "isFullColumnUpdateInReduction":false,
                        "allReplace":true,
                        "connection":[
                            {
                                "jdbcUrl":"jdbc:mysql://localhost:3306/automation",
                                "column":[
                                    "*"
                                ],
                                "table":[
                                    "*"
                                ]
                            }
                        ],
                        "writeMode":"insert",
                        "username":"drpeco"
                    },
                    "name":"mysqlwriter"
                }
            }
        ],
        "setting":{
            "restore":{
                "isRestore":true,
                "isStream":true
            },
            "errorLimit":{},
            "speed":{
                "readerChannel":1,
                "writerChannel":1,
                "bytes":-1048576,
                "channel":1
            }
        }
    }
}

任务提交任务运维中心，任务运行中采集输出至目标表Mysql。

来源表 Kafka Topic 插入 Insert语句，目标表 Mysql 插入操作完成。

Kafka Topic Insert语句

{
    "table":"automation.fanshu_001",
    "op_type":"I",
    "op_ts":"2025-01-05 18:45:36.000000",
    "current_ts":"2025-01-05 18:45:36.000000",
    "pos":"00000000000000002928",
    "after":{
        "id":"1",
        "name":"dtstream",
        "age":"1314"
    }
}

目标表Mysql查看表数据插入

来源表 Kafka Topic 插入 Update语句，目标表 Mysql 更新操作完成。

Kafka Topic Update语句

{
    "table":"automation.fanshu_001",
    "op_type":"U",
    "op_ts":"2025-01-05 18:45:36.000000",
    "current_ts":"2025-01-05 18:45:36.000000",
    "pos":"00000000000000004300",
    "before":{
        "id":"1",
        "name":"dtstream",
        "age":"1314"
    },
    "after":{
        "id":"1",
        "name":"dtstream_update",
        "age":"13124"
    }
}

目标表Mysql查看表数据更新

来源表 Kafka Topic 插入 Delete语句，目标表 Mysql 删除操作完成。

Kafka Topic Delete语句

{
    "table":"automation.fanshu_001",
    "op_type":"D",
    "op_ts":"2025-01-05 18:45:36.000000",
    "current_ts":"2025-01-05 18:45:36.000000",
    "pos":"00000000000000005272",
    "before":{
        "id":"1",
        "name":"dtstream_update",
        "age":"13124"
    }
}

目标表Mysql查看表数据删除
