业务流程
功能概述
功能简介
业务流程是离线开发中用于跨工作流整合任务的调度单元。 在复杂的数据开发场景中，用户会面临业务逻辑跨越多个工作流，导致任务管理和依赖配置变得困难，「业务流程」功能正是为了解决这一痛点而设计的
当业务逻辑跨越多个工作流，且不同工作流中的关键任务存在依赖关系时，可通过业务流程将这些分散的任务统一管理，形成一个完整、清晰的业务链路视图。
相比传统工作流，业务流程更关注业务层面的任务编排与依赖关系，而非单一数据处理链路。它赋予用户跨工作流的任务调度、依赖配置、运行与补数能力，帮助用户在复杂业务场景下更高效地组织任务流转与执行。

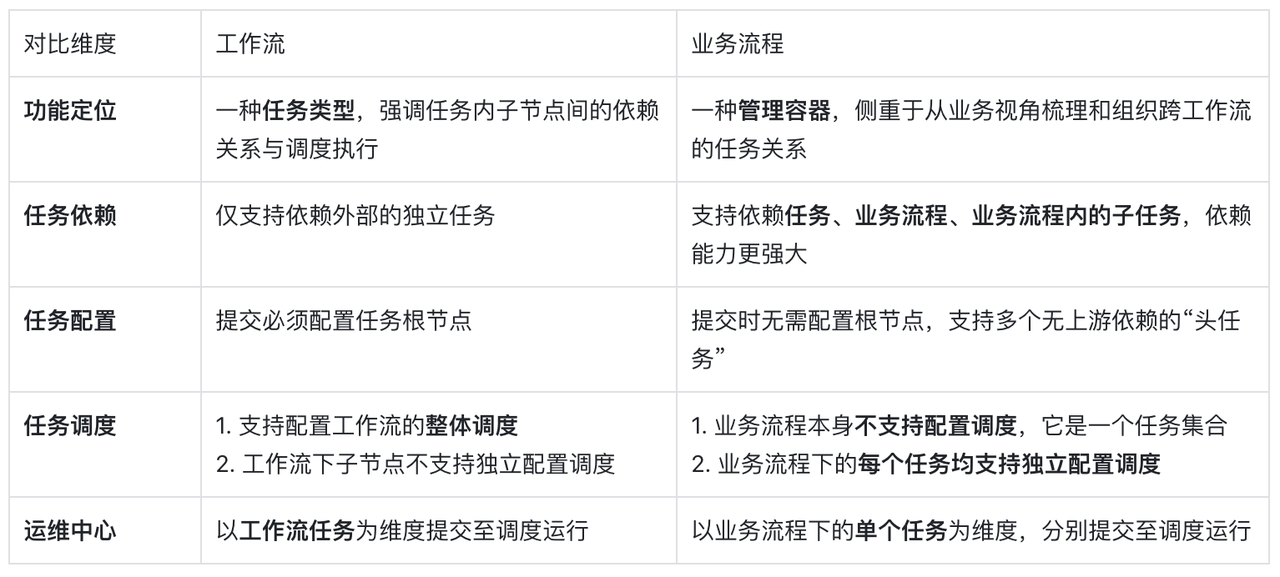

与工作流的核心区别
典型使用场景
场景一：跨工作流任务依赖
痛点：某个任务（如下游的“用户画像生成”）依赖于另一个完全独立的工作流（如上游的“订单数据处理”）的产出结果，传统方式难以配置这种跨流程的依赖。
解决方案：通过业务流程，您可以轻松将“订单状态处理完成”任务和“生成用户标签”任务纳入统一管理，并直接在画布上建立它们的依赖关系，确保数据生产的正确顺序。
场景二：多工作流业务链路整合
痛点：一个完整的业务（如“用户行为分析全链路”）可能由“数据采集”、“数据清洗”、“标签生成”、“报表输出”等多个独立的工作流组成，缺乏统一的业务视图进行监控和管理。
解决方案：业务流程可以将这些分散的工作流中的核心任务串联起来，形成一个宏观的业务视图，方便您从整体上监控业务进度、定位问题和进行统一运维。
创建与配置业务流程

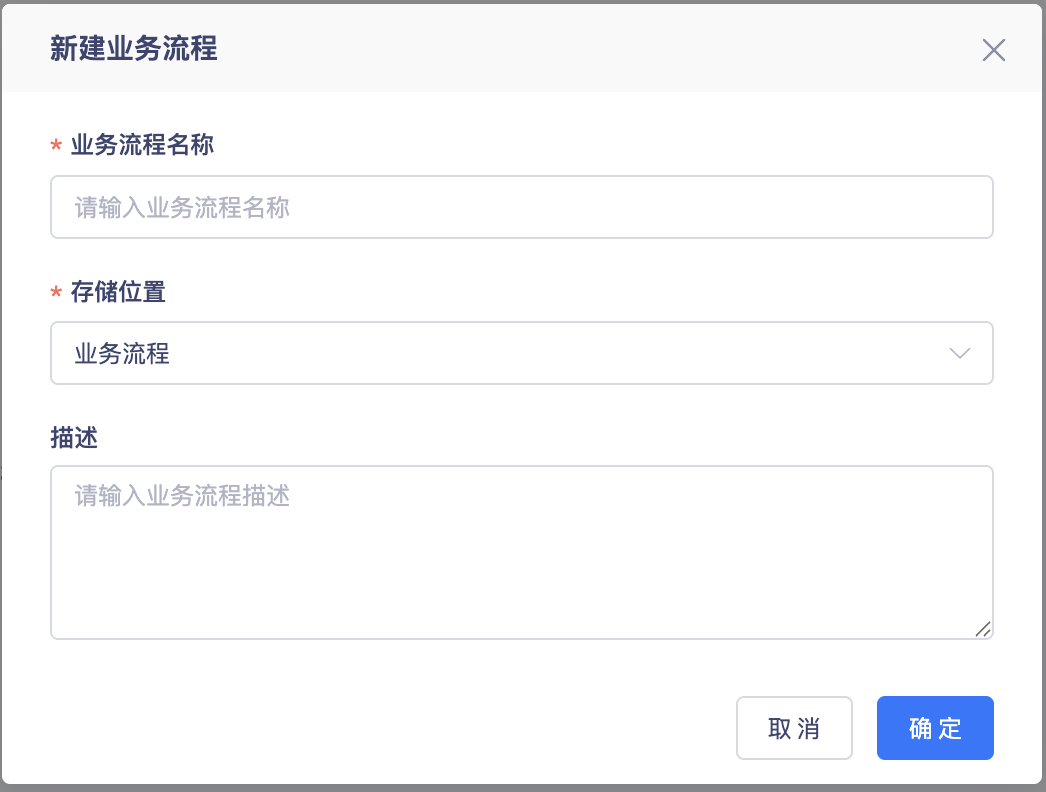

新建业务流程
在数据开发中新增了 “业务流程”根目录，用于集中管理所有业务流程与关联任务。系统提供三种入口用于创建业务流程，点击任一入口，将打开“新建业务流程”弹窗完成设置：
- 右键菜单：在“业务流程”根节点右键选择 新建业务流程或创建业务流程文件夹
- 任务操作栏：在“新建”菜单中选择 新建业务流程
- 数据开发首页：点击首页入口 新建业务流程
限制说明
- 任务数量限制：为保证画布性能与可维护性，单个业务流程最多支持添加 500 个任务
- 任务类型限制：业务流程中不支持创建“工作流”任务
配置业务流程
- 新建任务
- 任务创建与展示：左侧面板展示可选任务类型，用户可将任务类型拖拽至画布以创建任务
- 任务配置：新建任务弹窗支持填写任务的必要配置信息
- 任务块展示：任务块中展示任务名称与类型图标，支持拖拽连线配置依赖关系（操作方式参考工作流）

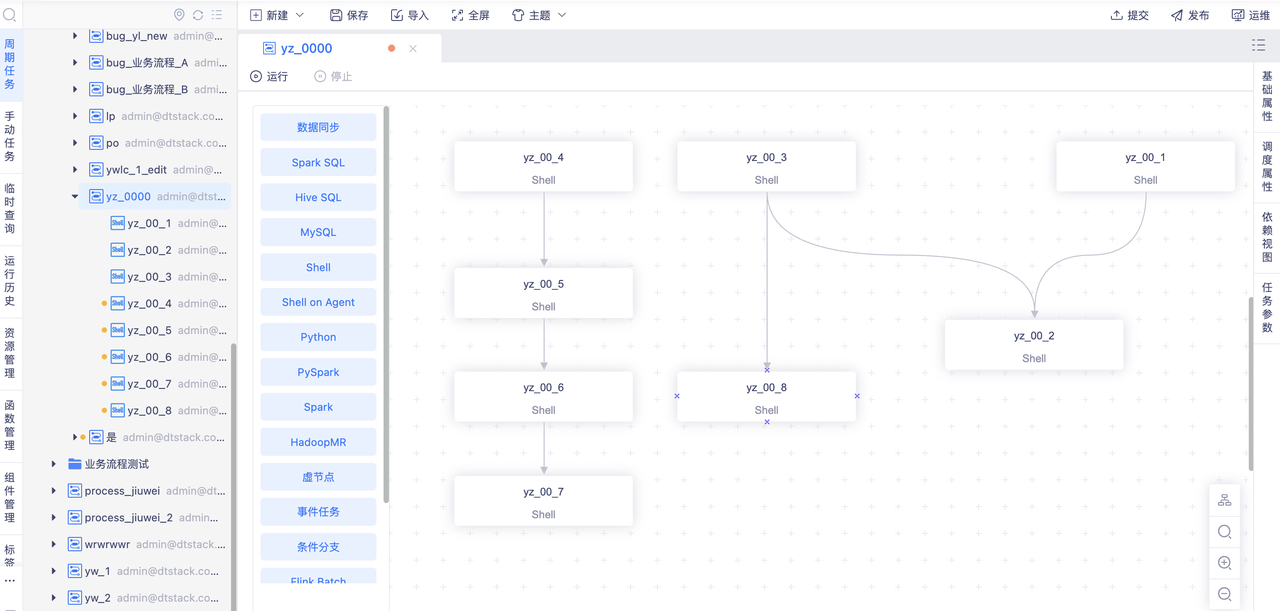

- 业务流程面板
用于可视化管理业务流程中的子任务及其依赖关系，支持以下功能：
- 自动布局：存在上下游依赖的任务按垂直方向自动布局；无依赖任务按水平方向排列
- 任务搜索：可通过任务名称快速定位并高亮目标任务
- 任务依赖：不限制起始任务的个数，可配置多个无依赖关系的头任务
- 依赖成环：面板中无法对任务依赖配置连线成环
- 新建依赖：通过任务块之间的连线配置依赖，配置后上游任务运行成功后下游任务才可运行
- 依赖删除：右键单击连线，可删除此依赖关系
- 视图缩放：支持放大 / 缩小面板视图，便于查看复杂流程结构
- 任务创建：从左侧任务列表拖入面板即可快速创建任务，并支持配置任务属性
- 业务流程与子任务操作
- 编辑：支持修改业务流程名称，弹窗中自动回显当前名称
- 业务流程调度：业务流程不支持配置周期调度属性，只支持配置任务依赖，业务流程内子任务可以配置调度属性
- 业务流程删除：仅当业务流程内所有任务均为未提交、冻结或下线状态时可删除
- 子任务删除：对未提交任务可直接删除；对已提交任务需先冻结/下线后方可删除
- 子任务编辑：双击任务进入到任务编辑界面，对子任务编写代码逻辑，配置任务依赖及其他任务属性
任务依赖配置
添加上游依赖

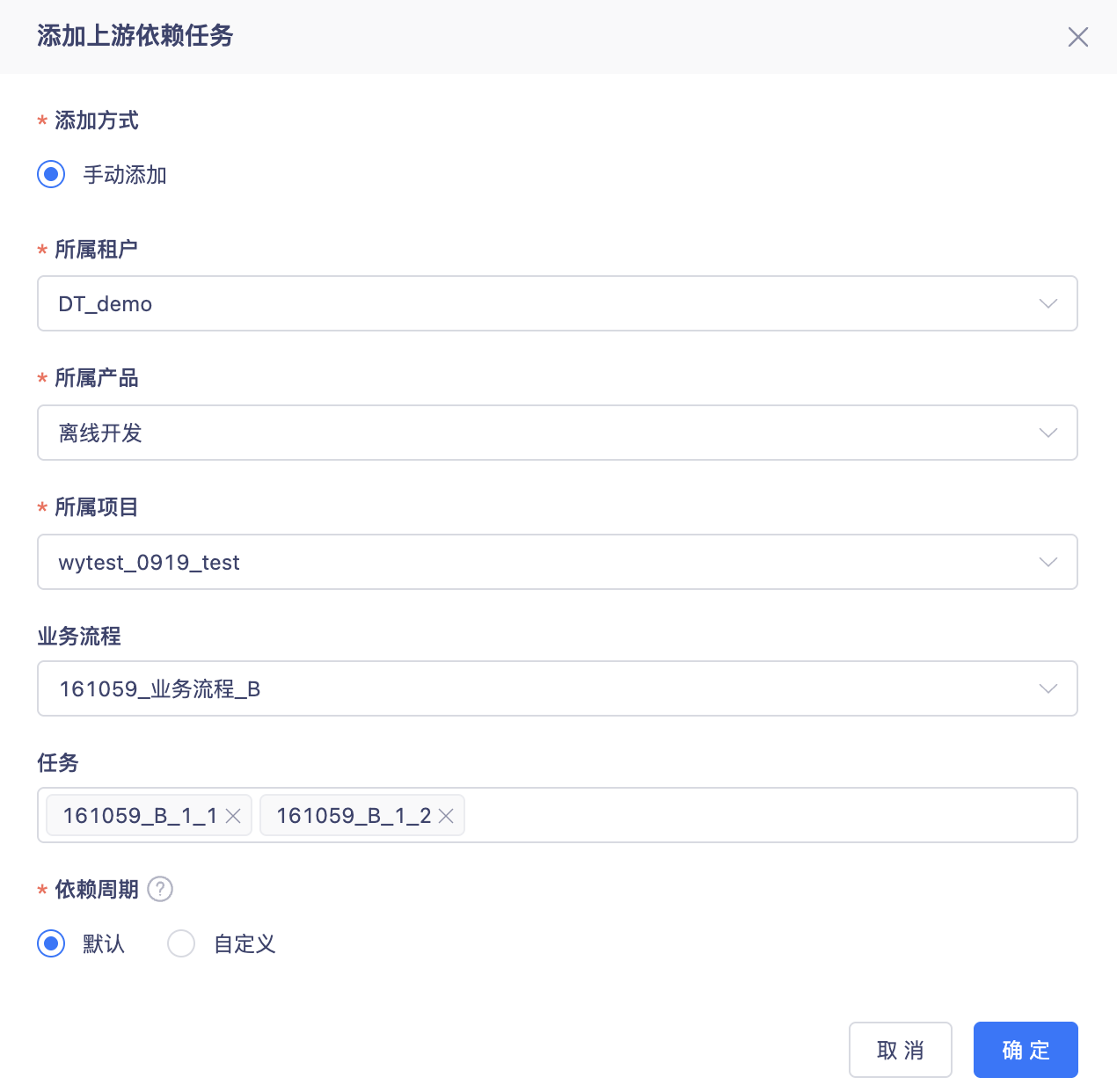

在任务编辑页面的“调度依赖”配置中，您可以为任务添加上游依赖（仅支持配置手动依赖）。业务流程场景下的配置规则如下：
- 新增“业务流程”下拉框：支持选择已提交到调度的业务流程或业务流程内子任务作为依赖
- 选择业务流程：“任务”下拉框将变为非必填。若不选择具体任务，则表示当前任务依赖于所选业务流程的所有尾节点任务。若选择具体任务，则表示依赖该业务流程内的指定任务，支持同一业务流程内的多个任务依赖配置 （可一次选择多个任务作为上游依赖）
- 不选择业务流程：操作与普通任务一致，可直接从项目中选择任意已提交的任务作为依赖。
- 为避免依赖重复添加，添加上游依赖存在以下限制：

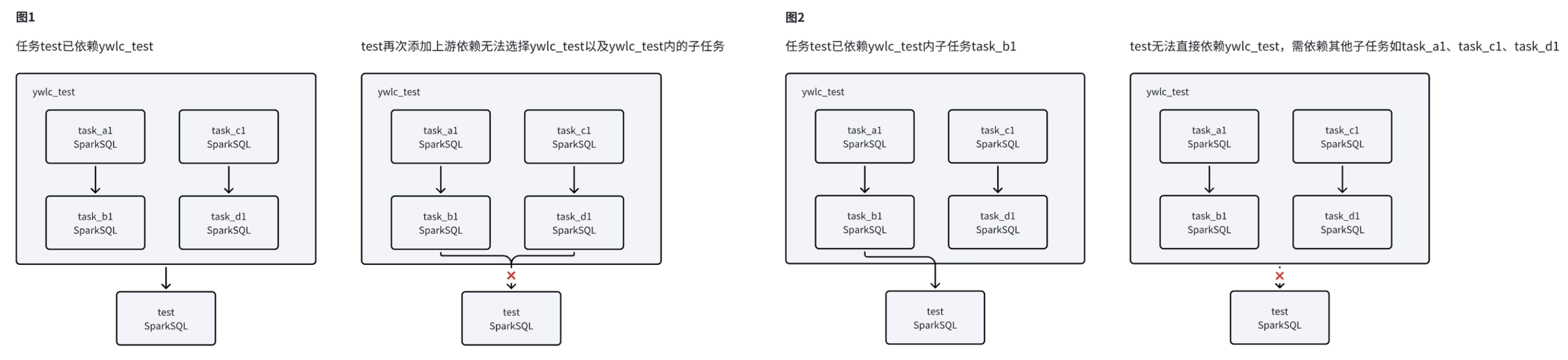

- 若当前任务已依赖某个业务流程（整体），则再次添加依赖时，该业务流程不会出现在下拉列表中，如图1
- 当任务或业务流程已依赖于某业务流程内的子任务时，若再次添加上游依赖并选择该业务流程，任务下拉框将变为必填项，需明确选择具体依赖的子任务，如图2
依赖展示与类型

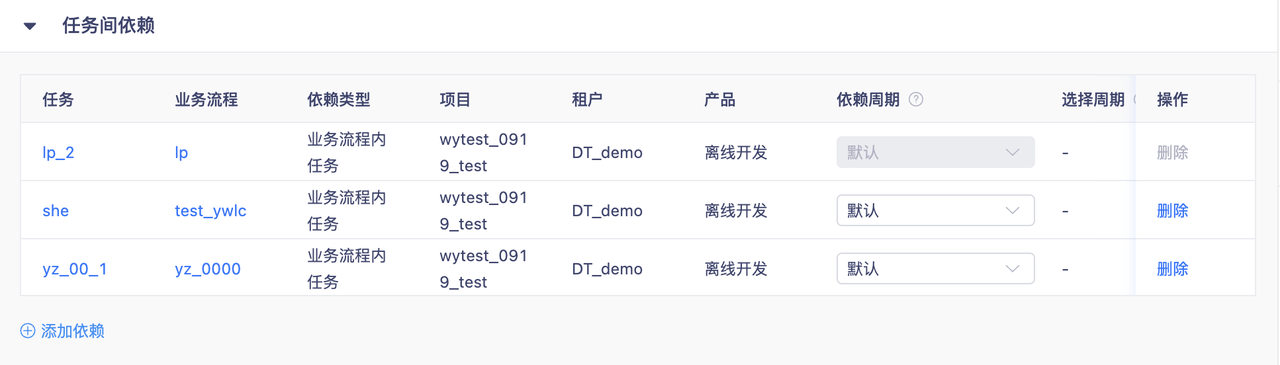

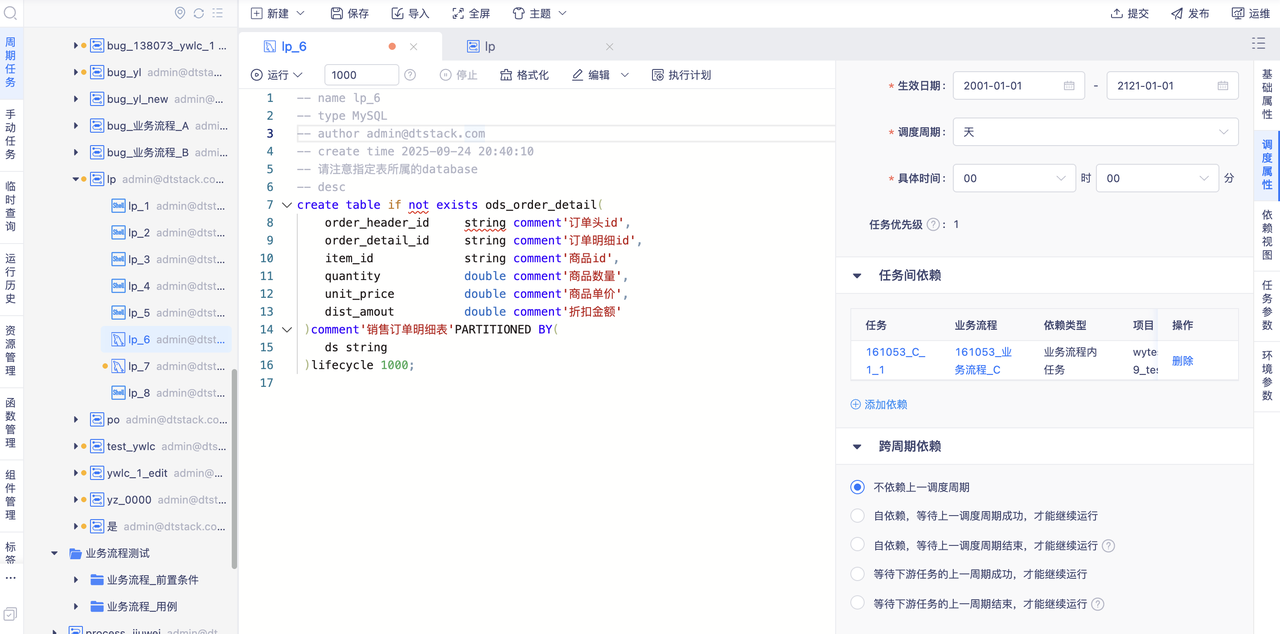

- 在“任务间依赖”列表中，系统会展示依赖详情，并新增“业务流程”和“依赖类型”字段，帮助您快速识别依赖来源
- 业务流程：表示依赖一个完整的业务流程。
- 流程内任务：表示依赖某个业务流程内的具体子任务。
- 单任务：表示依赖一个不属于任何业务流程的独立任务。
配置限制：
- 内部依赖不可操作：若任务依赖的是当前业务流程内的子任务（通过画布连线创建），该依赖关系在“任务间依赖”列表中不可配置周期，也不可删除，需返回画布进行操作。

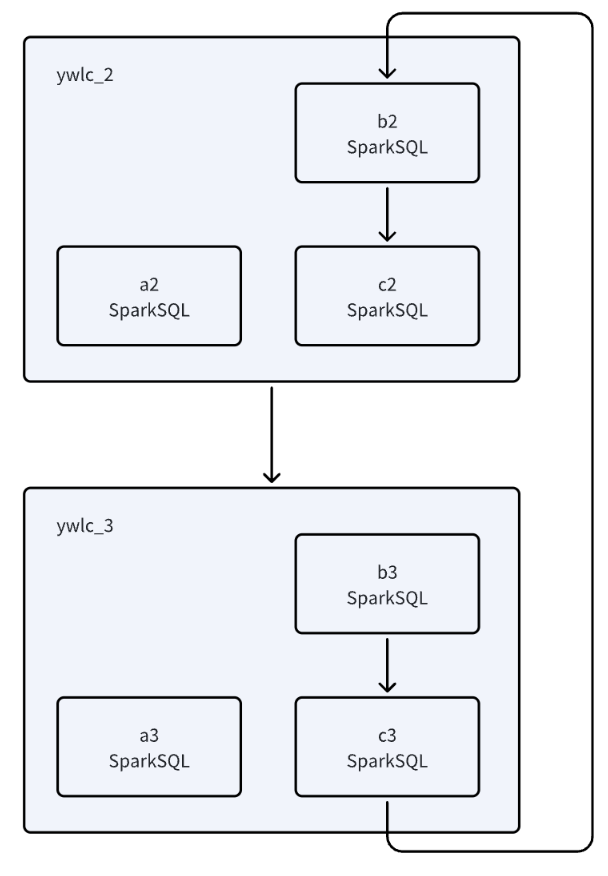

- 依赖成环校验：系统禁止提交会造成循环依赖的配置。若调度依赖配置出现依赖成环，如下图所示任务依赖关系为b3->c2->b2->c3->b3，此时引擎无法确定哪个任务先运行，会造成任务在调度中一直处于等待提交状态，此时任务禁止提交
依赖视图展示

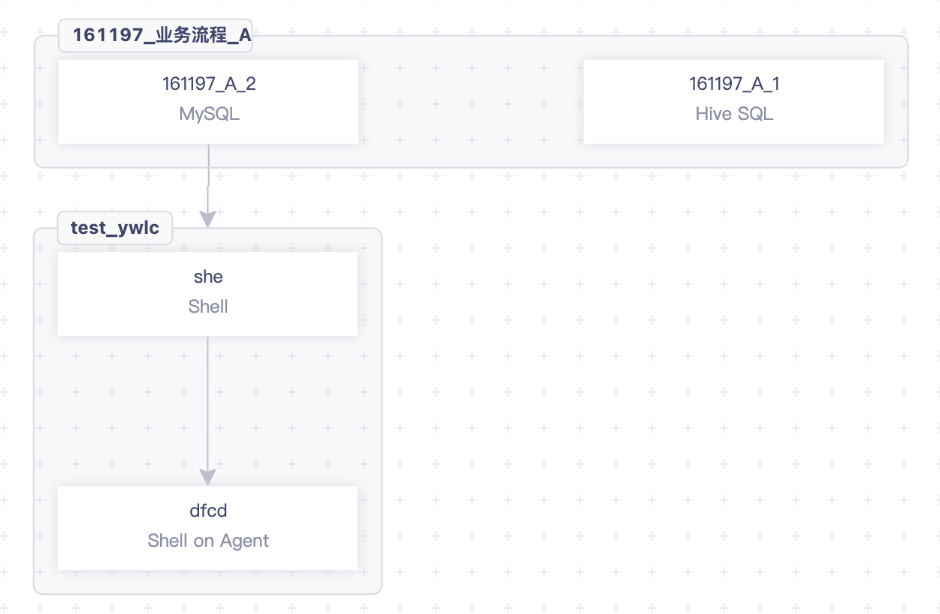

依赖视图以有向无环图（DAG）的形式，直观展示任务及其上下文的依赖关系，提升复杂流程的可理解性。当任务保存后，系统将自动更新DAG视图
- 分组展示：同一业务流程内的任务将用边框分组展示，清晰地区分归属范围。
- 依赖展示逻辑：视图会根据依赖类型智能决定展示范围，保持视图简洁。
- 依赖/被依赖为业务流程：展示该业务流程内的所有任务。
- 依赖/被依赖为流程内子任务：仅展示该子任务及其所在业务流程的边框。
- 依赖/被依赖为单任务：仅展示该任务节点。

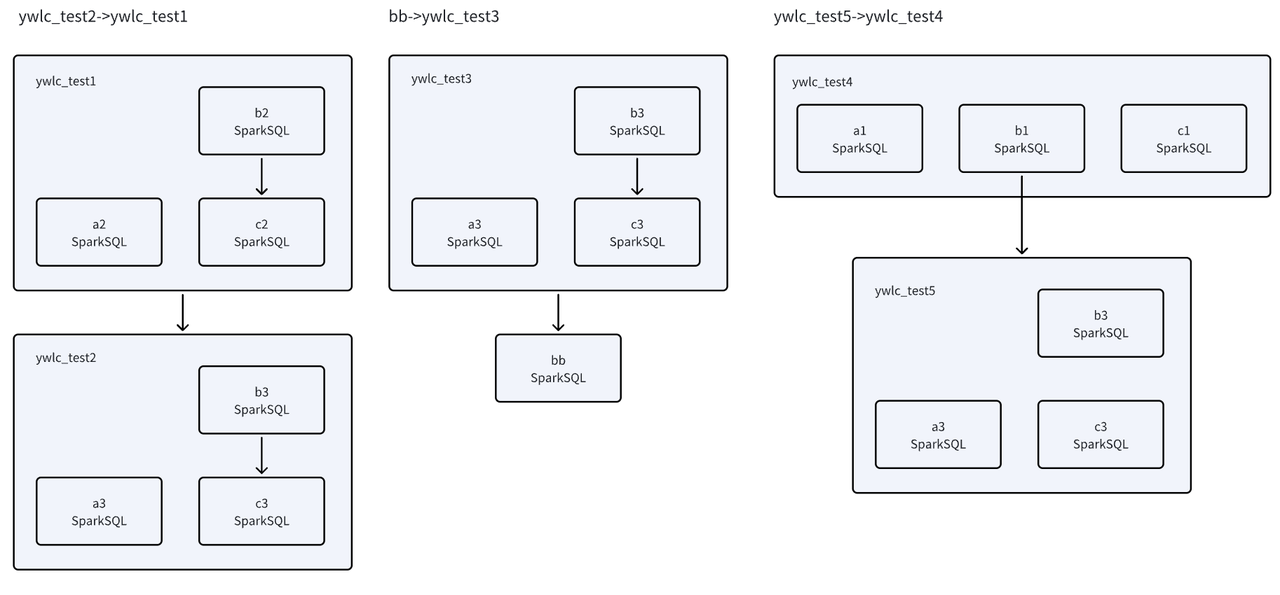

任务依赖示例
业务流程既可依赖其他业务流程、单个任务或其他流程内的任务，也可被业务流程、任务及流程内任务所依赖。以下通过具体示例说明不同类型的依赖关系
任务级依赖逻辑
- 业务流程依赖业务流程（示例：**
ywlc_test2 -> ywlc_test1**）
- 逻辑说明：下游业务流程内的所有任务，均依赖于上游业务流程内的所有任务。
- 示例关系：
a3 -> a2
a3 -> c2 -> b2
c3 -> b3 -> a2
c3 -> b3 -> c2 -> b2
c3 -> b3 -> test -> c2 -> b2
- 任务依赖业务流程（示例：**
bb -> ywlc_test3**）
逻辑说明：任务将分别依赖于目标业务流程内的所有任务。
示例关系：
bb -> a3 bb -> c3 -> b3
- 业务流程依赖业务流程内的任务（示例：**
ywlc_5 -> b1**）
逻辑说明：下游业务流程内的所有任务，均依赖于指定上游任务。
示例关系：
a3 -> b1 c3 -> b3 -> b1
业务流程运行与运维
任务调试

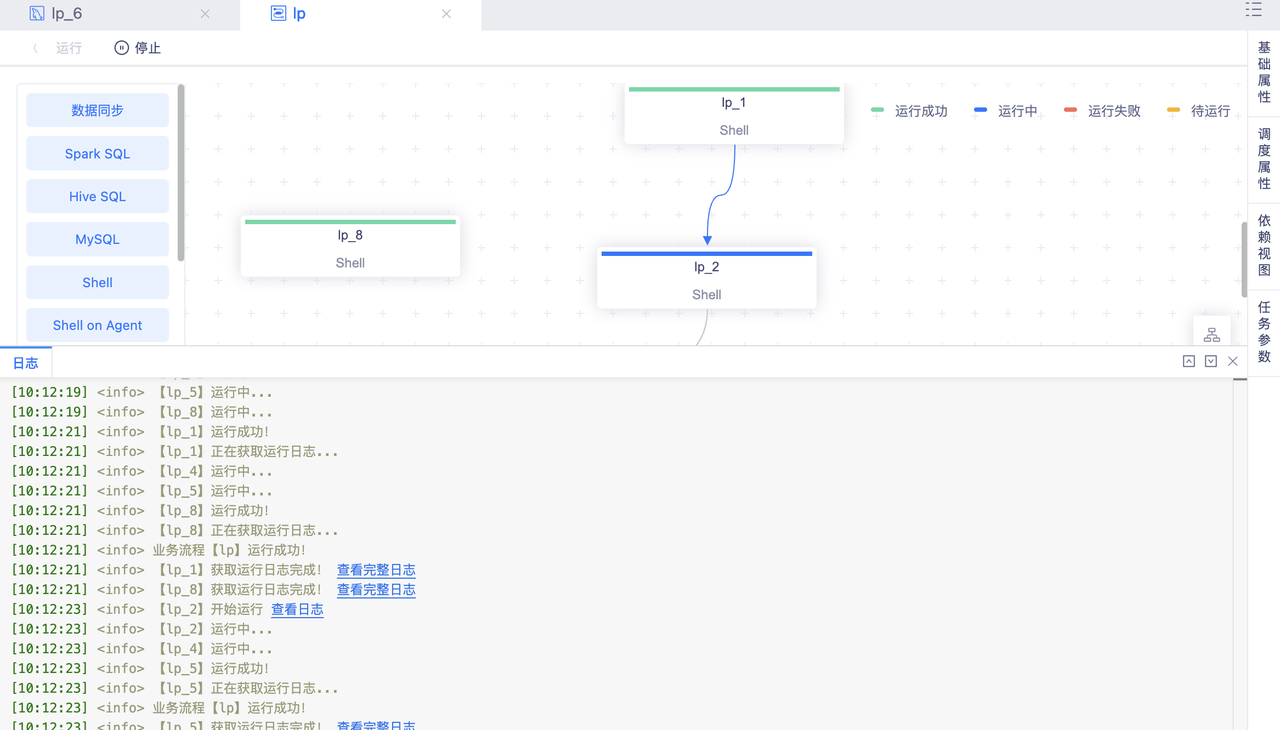

在业务流程画布中，可以对流程内的任务进行调试运行
- 整体运行/停止：
- 点击工具栏的“运行”按钮，将统一执行流程内所有任务。无依赖的任务会并行运行（单次最多300个），有依赖的任务则按链路顺序执行。
- 停止按钮默认置灰，有任务运行时可点击，停止所有运行中与待运行任务

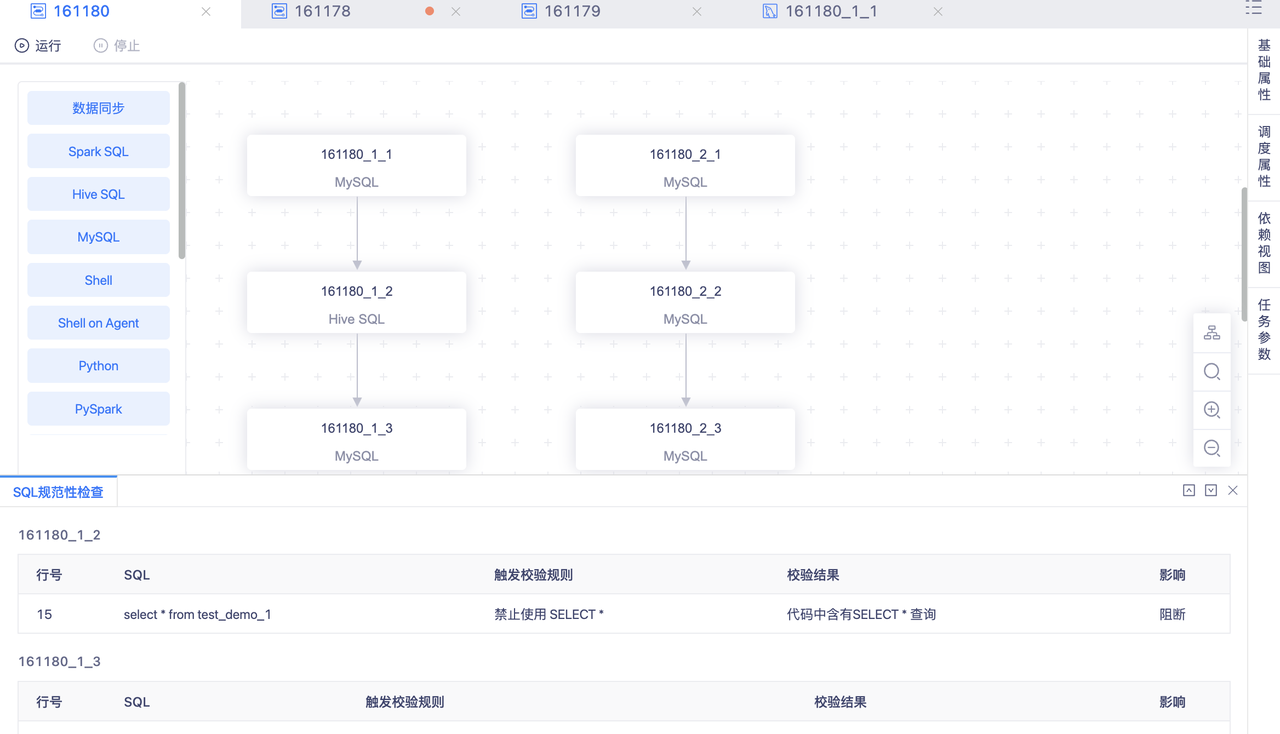

- SQL规范性校验：运行时，系统会根据平台配置的规则对SQL任务进行校验
- 阻断：命中阻断规则后，若不存在任务间依赖关系，其他任务正常运行，校验有阻断的任务不执行；若存在任务间依赖，下游均不执行。项目管理员/项目所有者可通过“仍要运行”强制执行。
- 提示：命中提示规则的任务会正常运行，并展示预警信息。
- 日志与结果：

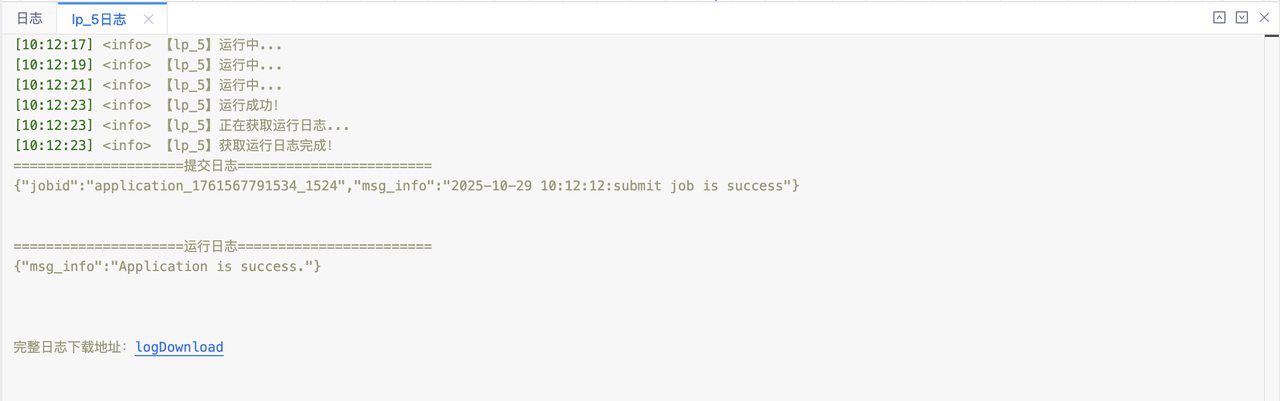

- 运行时日志会按依赖关系依次输出。若存在多个任务并行执行，则按实际执行时间分别展示各子任务的运行日志。可以通过“查看完整日志”跳转至详情页。
- 查询类任务在业务流程的运行中不展示查询结果。
- 二次运行：将重新执行SQL规范性检查与并生成任务日志
任务操作

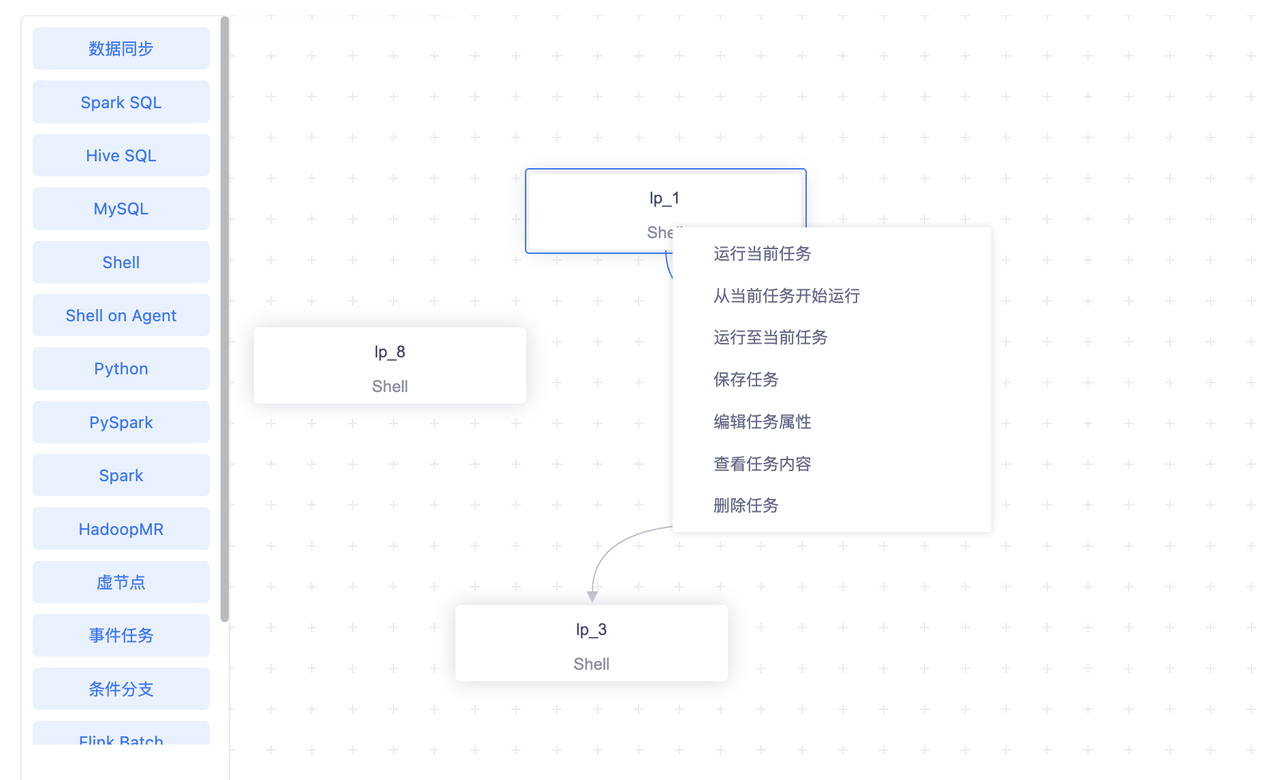

- 在画布上右键单击单个任务节点，可以执行更精细的操作：
- 运行当前任务：只运行当前选中的任务，其他任务均不运行
- 从当前任务开始运行：从所选任务开始运行，依次运行当前及下游依赖的任务
- 运行至当前任务：根据上游依赖运行到当前任务，若无上游则只运行当前任务
- 保存任务：保存所选任务的配置信息
- 编辑任务属性：编辑当前节点的属性信息，与新建任务的弹窗相同
- 查看任务内容：跳转至任务编辑界面，编辑任务的SQL和配置信息
- 查看运行结果：展示当前任务运行的结果（任务运行成功后展示此按钮）
- 查看运行日志：展示当前任务运行的日志（任务开始运行后展示此按钮）
- 删除任务：二次确认后删除所选任务，并删除任务上下游依赖的连线。未提交的任务，可直接删除；已提交的任务需冻结后才可删除，否则异常提示“当前任务未被冻结”，且不可删除
任务提交
- 提交子任务：仅将选中的子任务提交至调度运行，执行逻辑与任务自身配置保持一致。若再次提交，仅更新当前子任务的配置信息。
- 提交业务流程：一次性将业务流程下的所有任务提交至调度运行，按各任务的调度配置依次执行。仅在提交业务流程后，运维中心才会展示该业务流程信息。再次提交时，将更新流程内所有任务的配置信息。

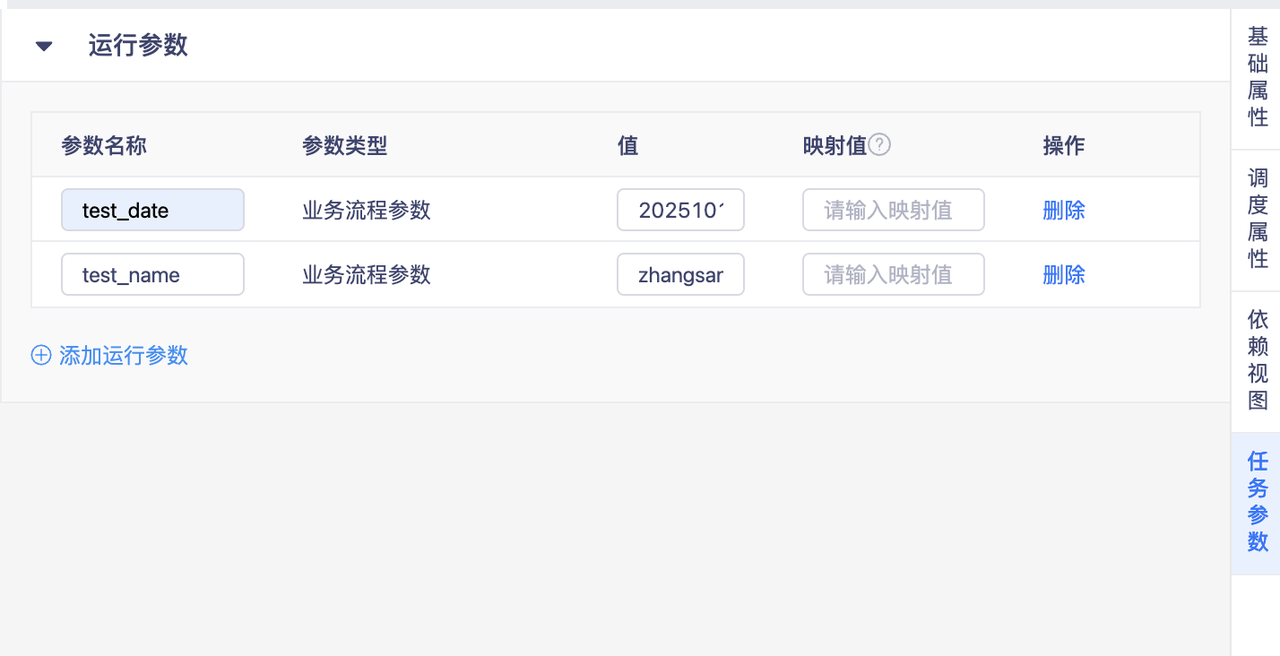

运行参数
支持添加「业务流程参数」类型，添加后该业务流程下的所有任务均可引用此参数。在页面运行、周期调度及补数据等场景中，任务中引用到的参数将统一取该参数配置的值，实现参数的集中管理与统一修改
运行逻辑

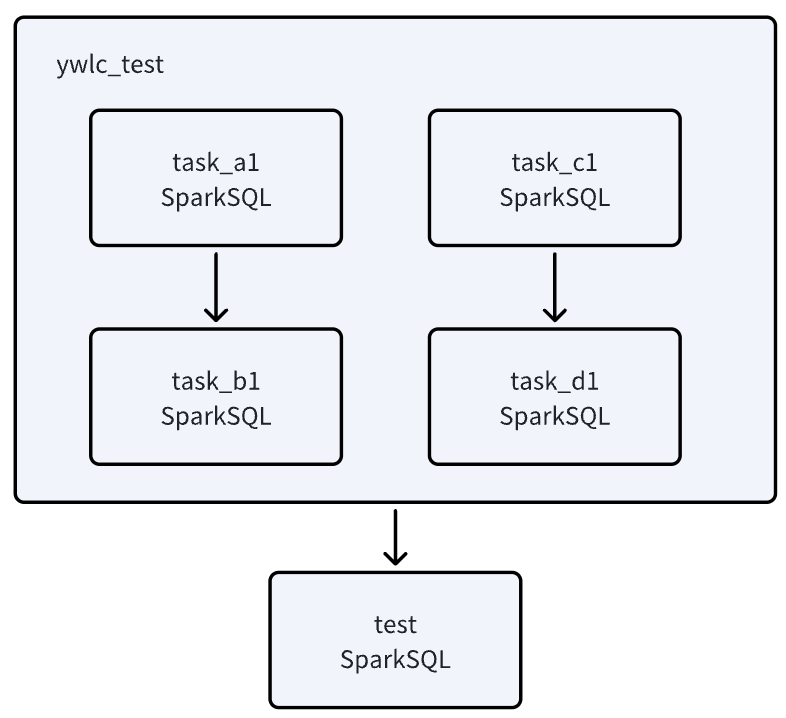

- 任务依赖业务流程：当业务流程内的所有任务均运行成功后（即尾节点任务 task_b1、task_d1 均执行成功），下游test任务开始运行，实际依赖关系如下：
test->task_b1->tastk_a1
test->task_d1->tastk_c1

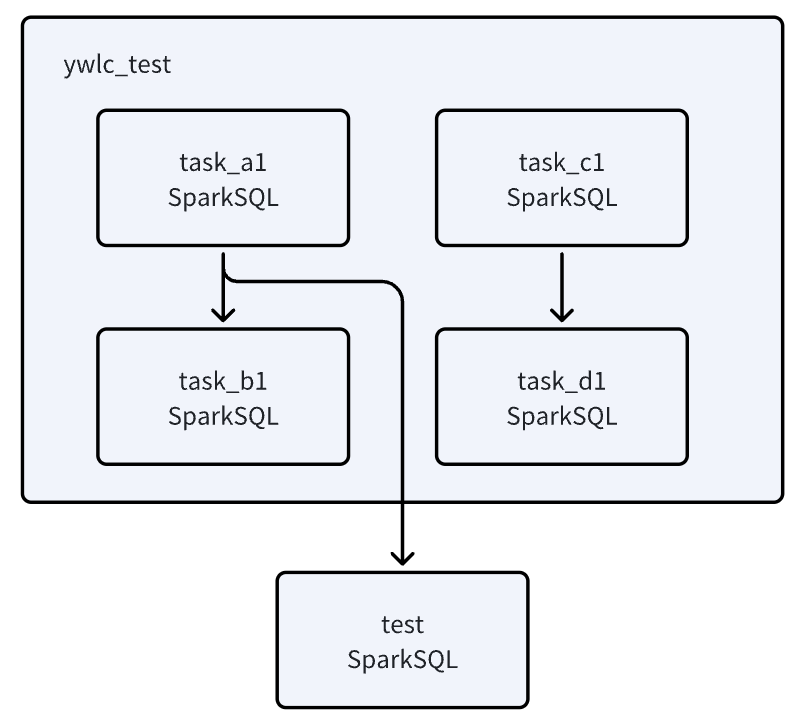

- 任务依赖业务流程内子任务：当业务流程内被依赖的子任务task 与 task_b1 运行成功后，下游test任务开始运行，实际依赖关系如下：
test->task_a1

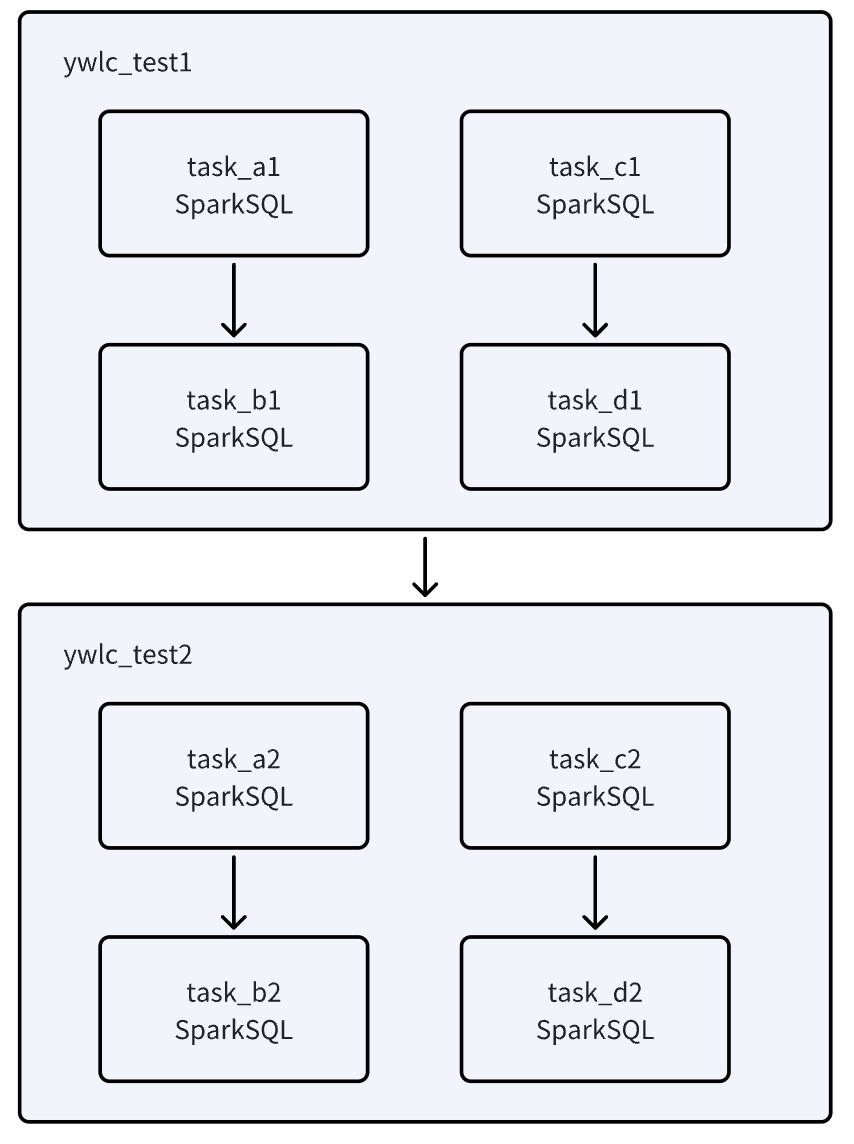

- 业务流程依赖业务流程：当被依赖的业务流程 ywlc_test1 内尾节点任务（task_b1、task_d1）运行成功后，下游业务流程 ywlc_test2 内任务均开始运行。实际依赖关系如下：
task_b2->task_a2->task_b1->task_a1
task_b2->task_a2->task_d1->task_c1
task_d2->task_c2->task_b1->task_a1
task_d2->task_c2->task_d1->task_c1

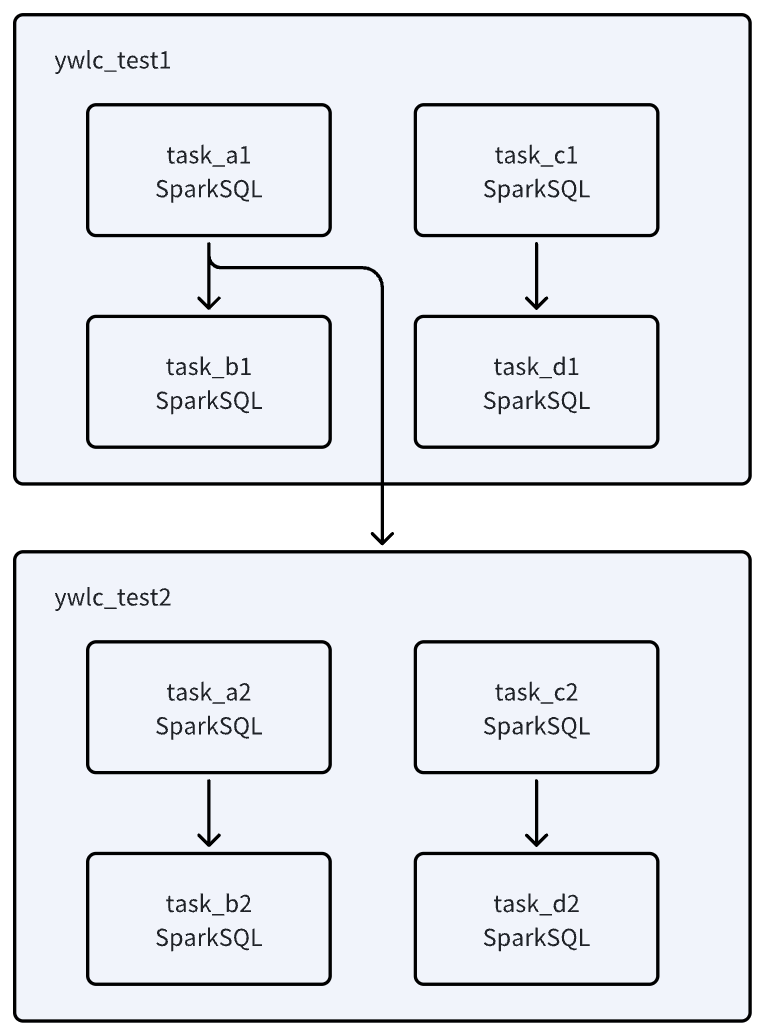

- 业务流程依赖业务流程内子任务： 当被依赖的业务流程内指定子任务运行成功后，下游业务流程内任务开始运行。实际依赖关系如下：
task_b2->task_a2->task_a1
task_d2->task_c2->task_a1

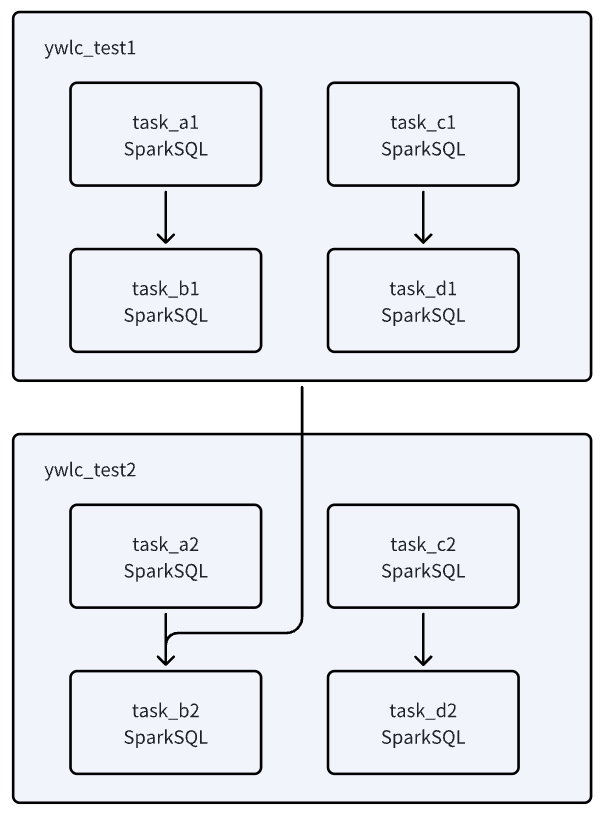

- 业务流程内子任务依赖业务流程：当被依赖的业务流程 ywlc_test1 内尾节点任务（task_b1、task_d1）运行成功后，下游业务流程内的子任务开始运行。实际依赖关系如下：
task_b2->task_b1->task_a1
task_b2->task_d1->task_c1

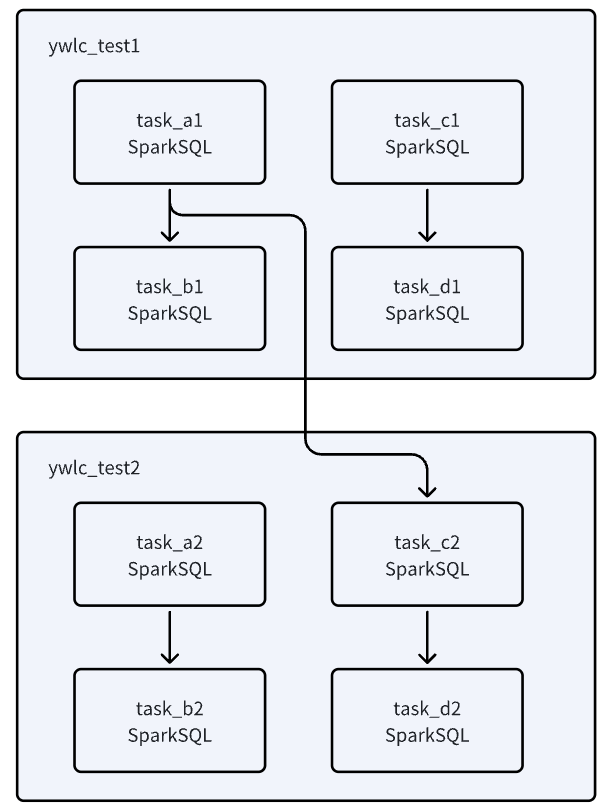

- 业务流程内子任务依赖业务流程内子任务：当被依赖的业务流程内子任务运行成功后，下游业务流程内对应子任务开始运行。实际依赖关系如下：
task_d2->task_c2->task_a1
任务发布与批量操作
任务发布

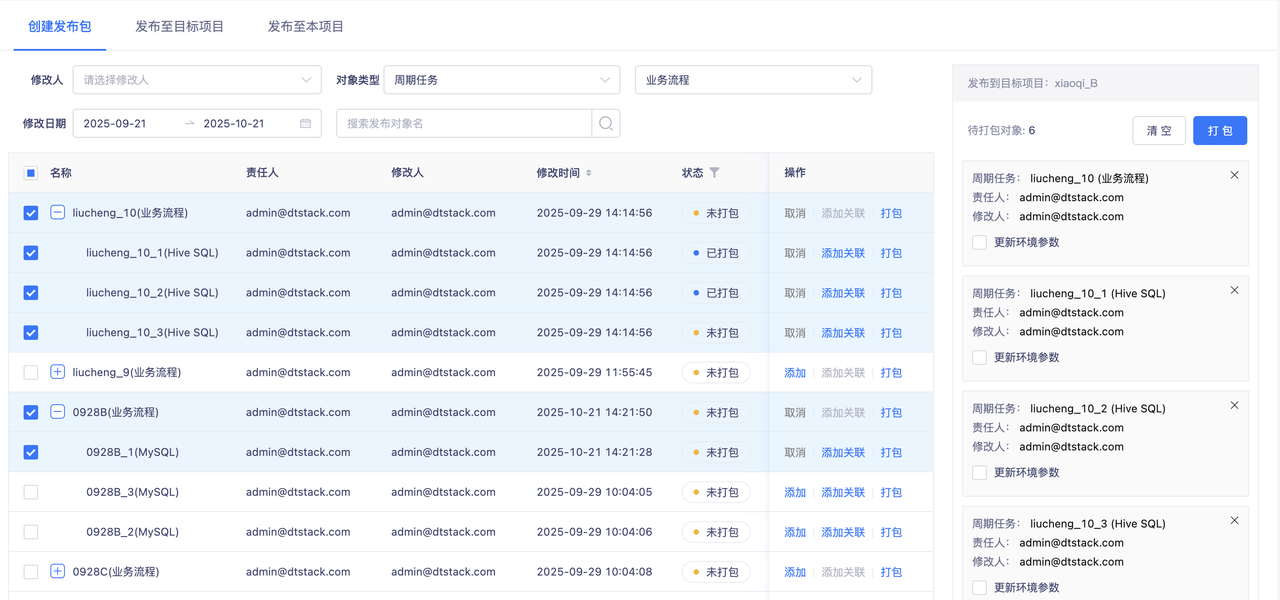

业务流程提交后，即可在“任务发布”模块中进行打包发布。在任务列表中新增筛选功能，提供以下筛选项：
- 按任务筛选：可筛选业务流程内已提交的子任务，以及任务开发目录下已提交的独立任务。
- 按业务流程筛选：可根据业务流程名称筛选展示对应业务流程下的任务。
任务发布逻辑：
- 打包发布整个业务流程：首次发布时，在目标项目中自动新建对应的业务流程及其全部任务；再次发布时，将对目标项目中的任务和依赖进行覆盖更新，目标项目中如有多余的未包含在发布包内的任务将被删除。
- 打包发布业务流程内部分任务：首次发布时，在目标项目中新建对应业务流程及所选任务；再次发布时，仅更新发布包内包含的任务，其他任务保持不变。
- 发布内容及状态说明：打包业务流程内子任务时，发布包中将自动新增业务流程对象，并将该业务流程所在的文件夹一并发布至目标项目。发布完成后，业务流程及其子任务默认均为已提交状态。
上游依赖校验：
在任务发布过程中，系统会对发布包内任务的上游依赖进行校验。
- 若目标项目中未包含发布包内任务所依赖的上游任务，系统将在发布时提示缺失上游依赖错误。
- 需确保目标项目中已存在所有上游依赖任务，或将相关上游任务一同打包发布

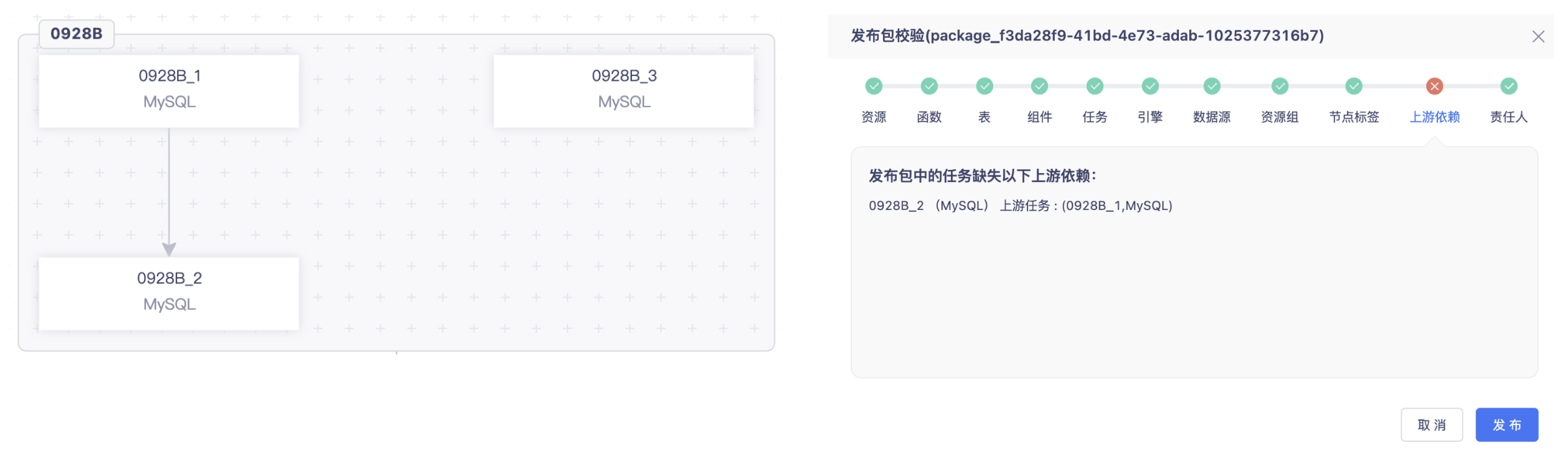

eg：发布业务流程 0928B 内的任务 0928B_2、0928B_3 时，若目标项目中不存在上游任务 0928B_1，则发布时会报错提示“缺失上游依赖”
批量操作

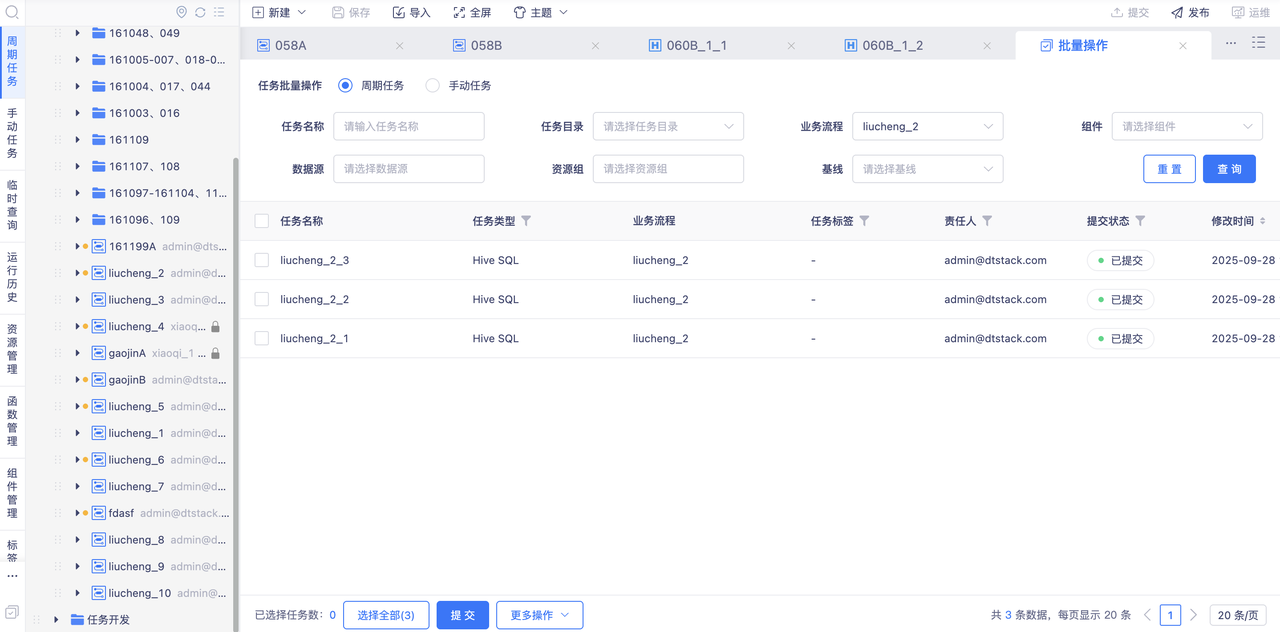

在周期任务批量操作中新增「业务流程」筛选框，按业务流程维度筛选出其下的所有子任务，然后进行批量操作，例如：批量进行提交、修改调度周期、修改任务名称、修改责任人、修改资源组、修改任务标签操作
运维中心
新增「业务流程」Tab页面，以业务流程维度对流程内所有子任务进行批量管理操作，包括补数据、下线、冻结及解冻。

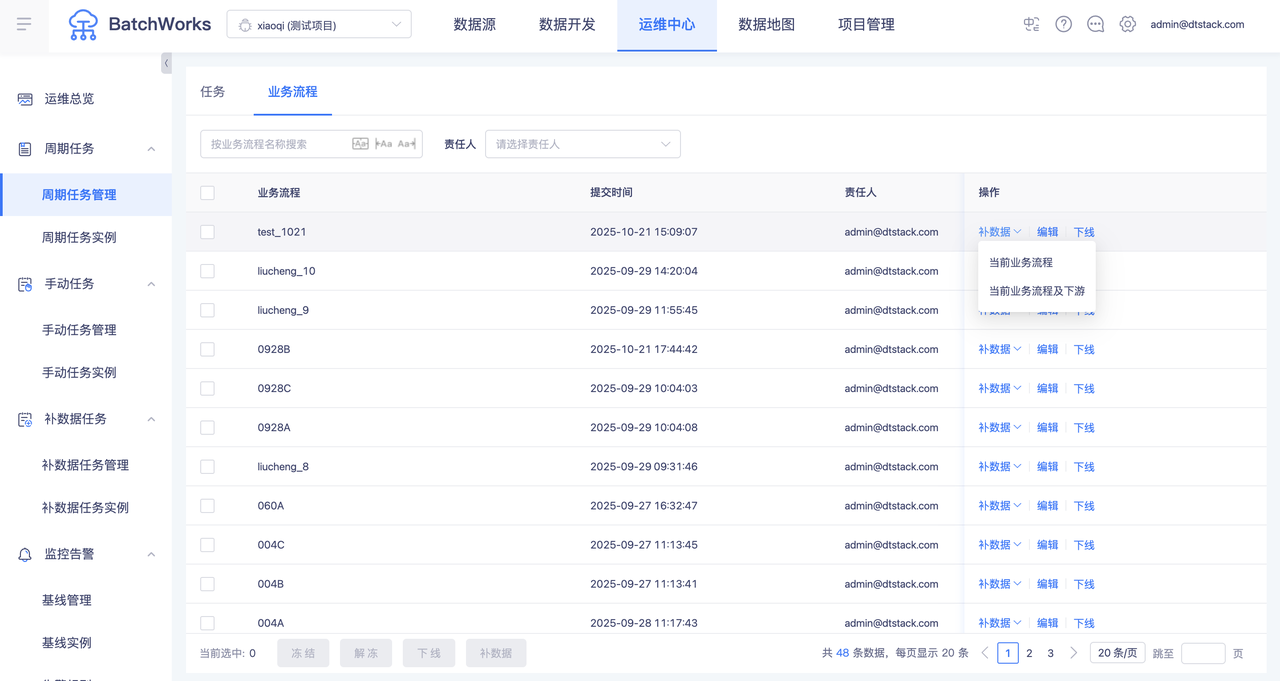

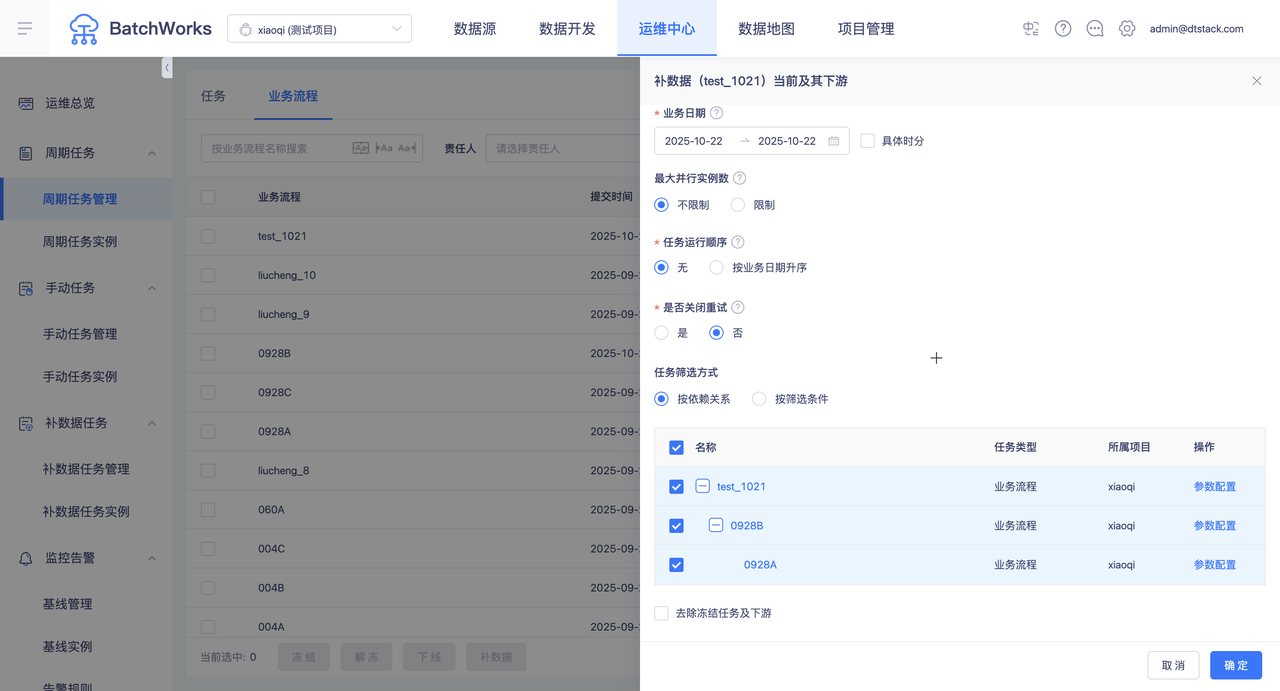

业务流程补数据
- 统支持按照业务流程的上下游依赖关系进行补数据操作。
- 当选择“补当前业务流程及下游”时，系统将基于任务依赖关系自动识别并展示所有下游相关任务。执行补数据后，系统会沿业务流程中任务的依赖链路依次运行相应任务。
- 若任务依赖于业务流程内的子任务，则在对该业务流程进行补数据时，也会自动补到对应的子任务。
任务下线限制

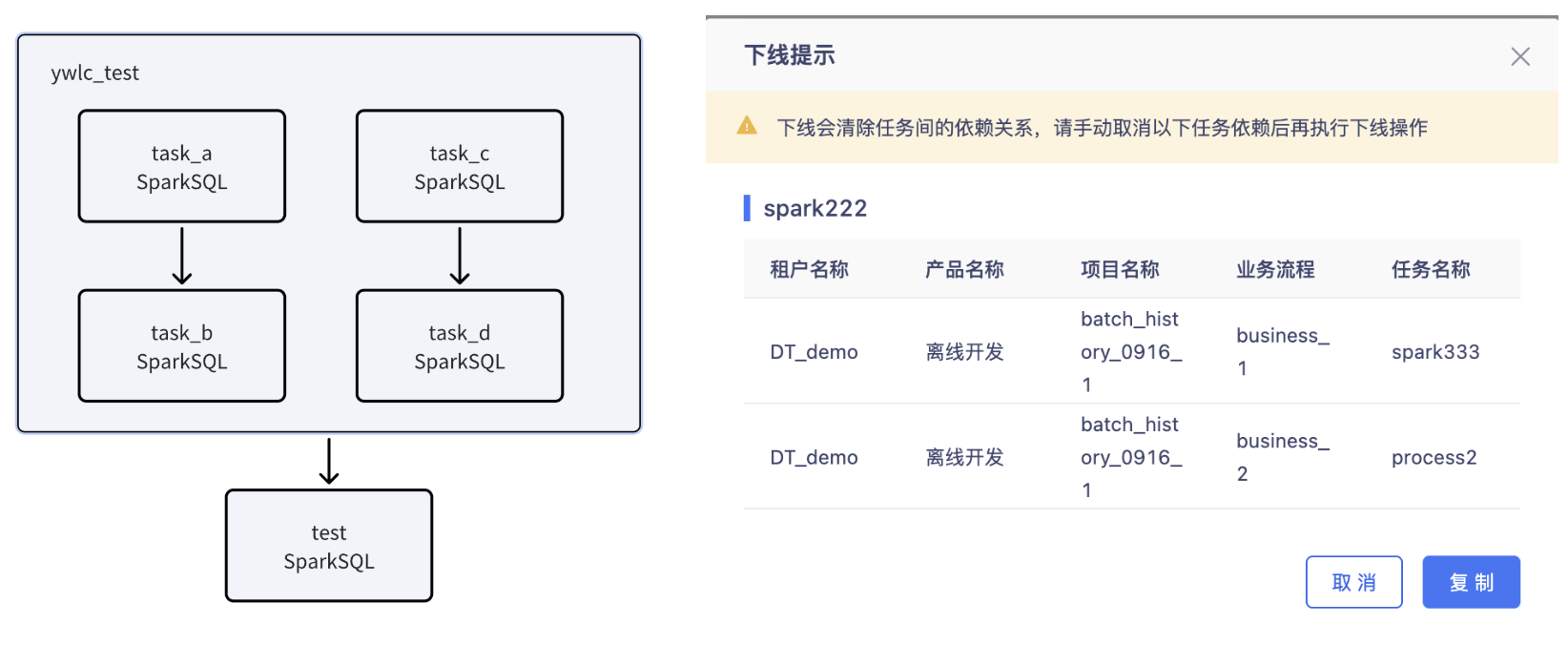

为确保数据生产的准确性，当下线的任务被其他正在运行的任务依赖时，系统将阻止下线操作并给出提示。需要先处理下游依赖关系，才能成功下线该任务。
例如：任务 test 依赖业务流程 ywlc_test，该流程中存在两条依赖链路：
test → task_b → task_atest → task_d → task_c
为确保调度任务的数据产出准确，此时 task_a、task_b、task_c、task_d 均无法下线
